Doză derivație etanșă IP68 LF-M2068(L), 450V, 4 presetupe 8-12 mm

Doza de derivație etanșă LF-M2068(L) este destinată realizării și protejării conexiunilor electrice în instalații unde este necesară protecția împotriva apei, umezelii, prafului și murdăriei.

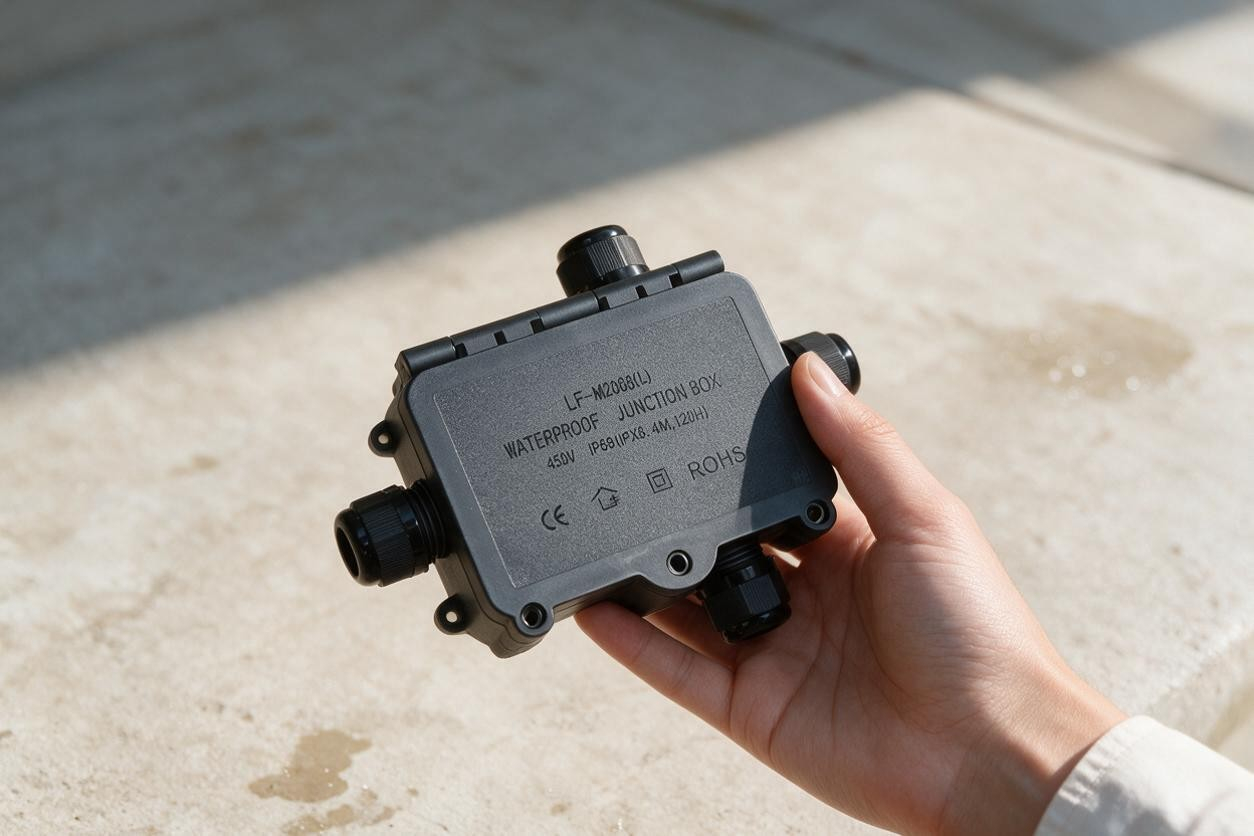

Modelul este prevăzut cu 4 presetupe, amplasate câte una pe fiecare latură a dozei, pentru introducerea cablurilor cu diametrul exterior de 8–12 mm.

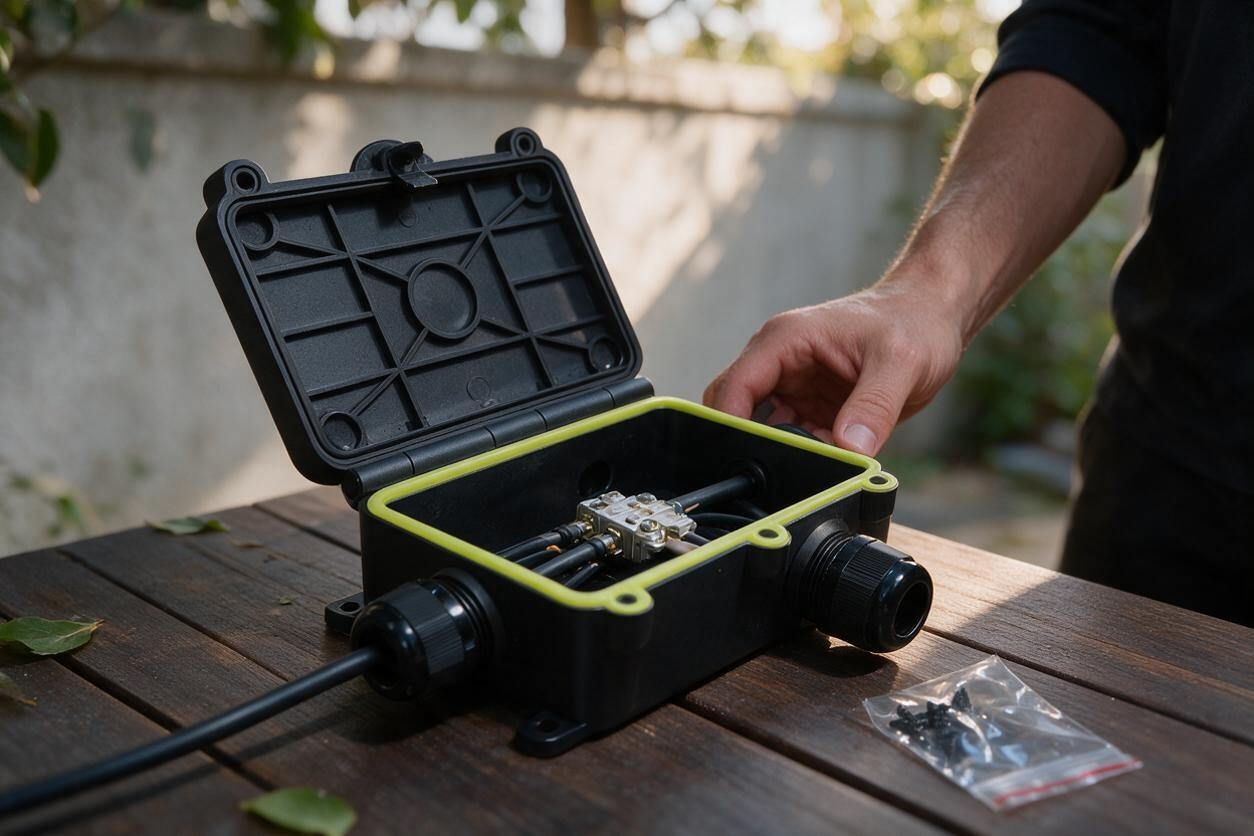

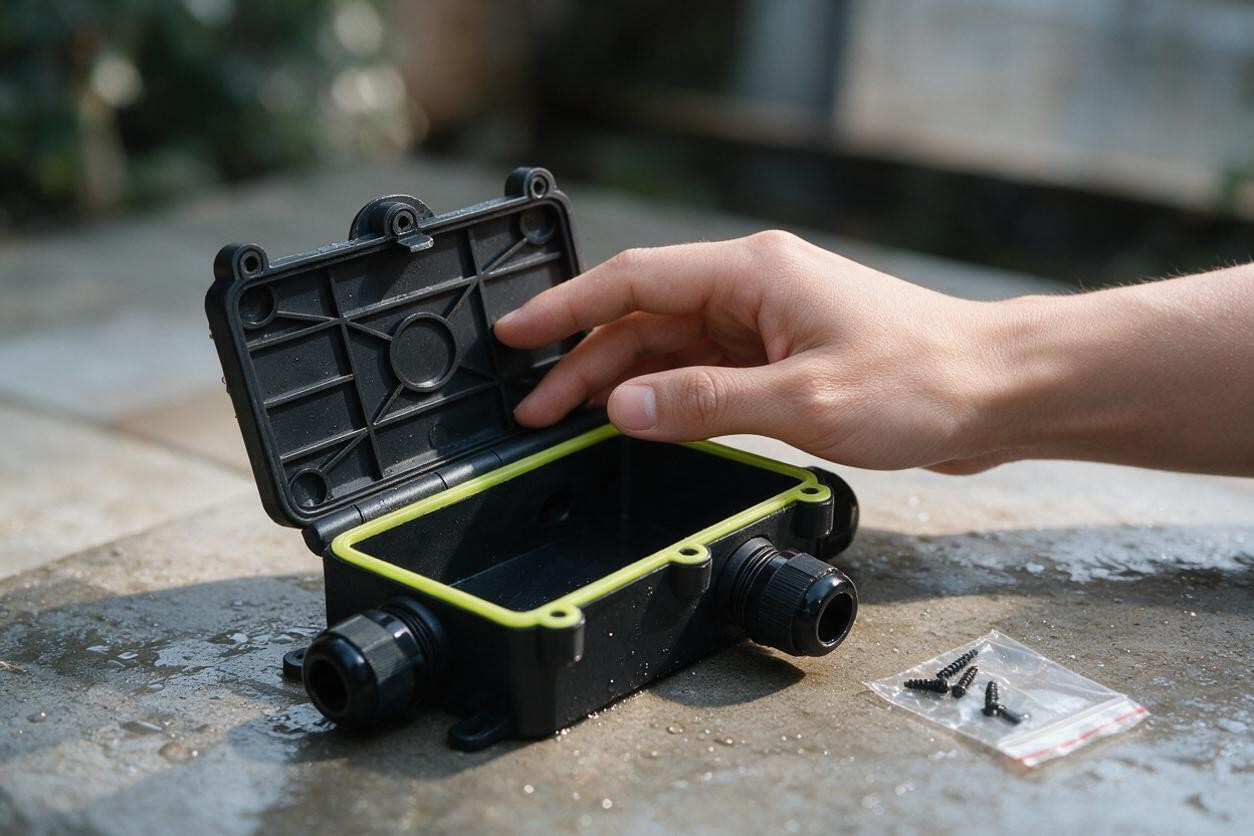

Capacul este rabatabil, fiind unit de corp prin balama. Etanșarea dintre capac și corp este realizată printr-o garnitură perimetrală verde, vizibilă la deschiderea dozei. Capacul se fixează în cele 3 puncte de închidere situate pe latura opusă balamalei.

Pe produs sunt marcate:

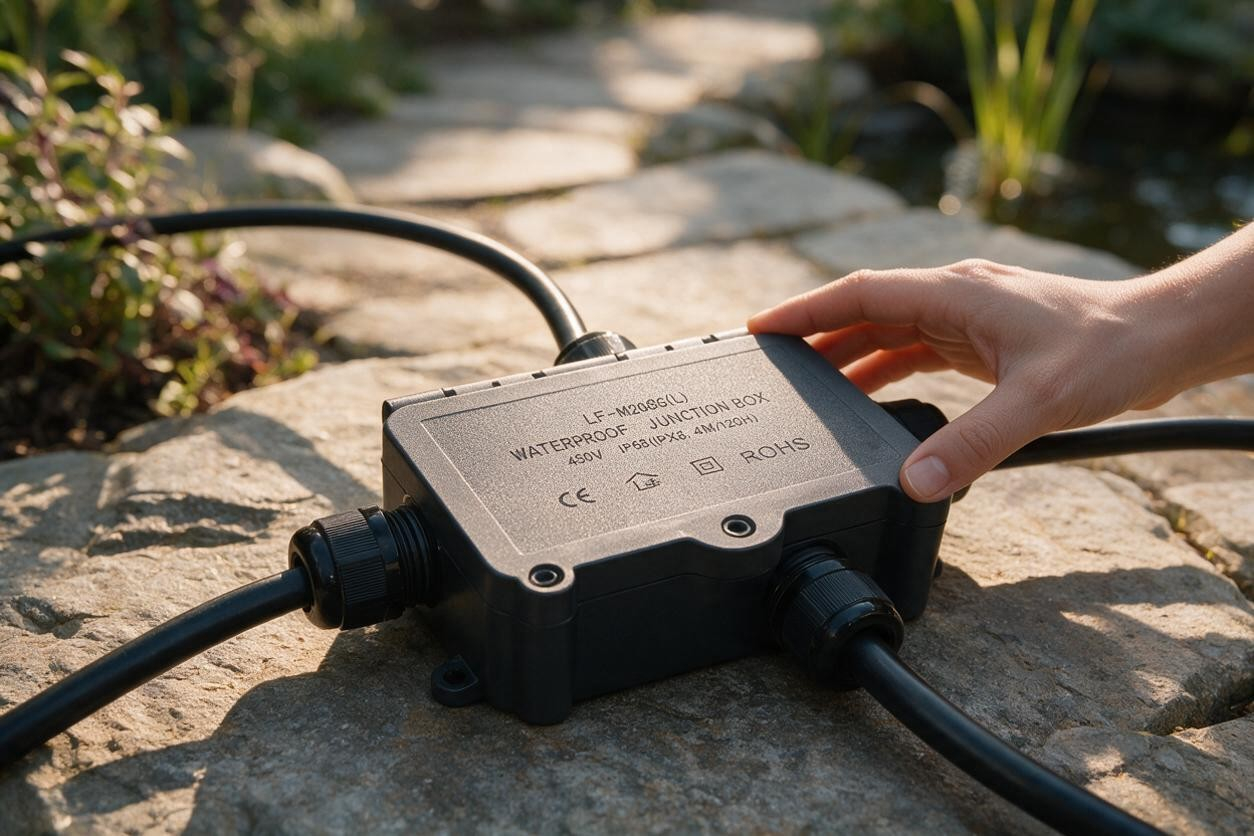

LF-M2068(L) • WATERPROOF JUNCTION BOX • 450V • IP68 (IPX8: 4M, 120H) • CE • RoHS

Doza poate fi utilizată pentru realizarea derivațiilor și conexiunilor electrice în instalații interioare sau exterioare, de exemplu pentru iluminat exterior, instalații în curți și grădini, garaje, anexe, terase sau alte zone expuse la umiditate.

Conectorii/bornele pentru realizarea legăturilor electrice în interior nu sunt incluse.

Specificații tehnice

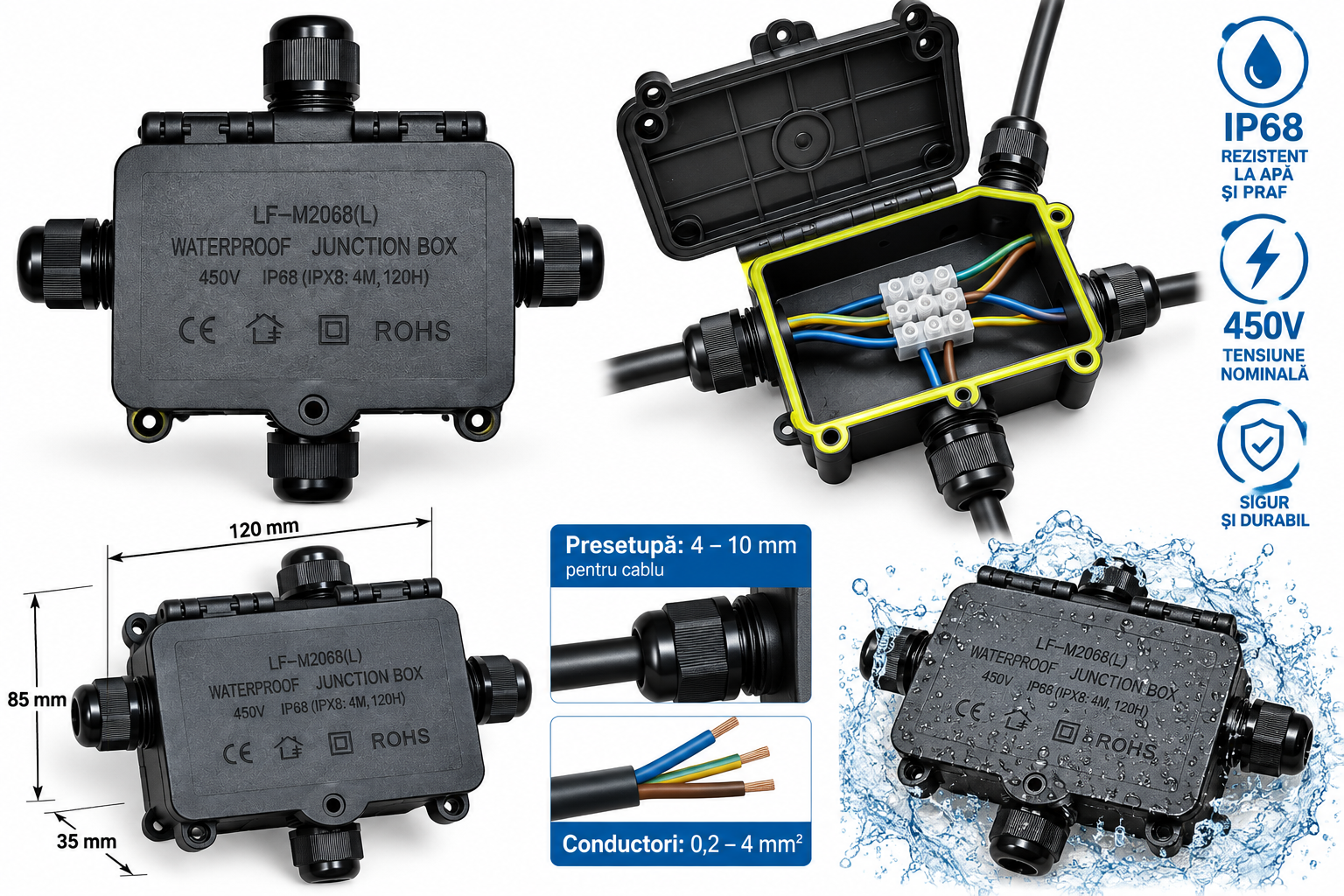

Important: dimensiunile de 15,5 × 12 × 4,4 cm reprezintă dimensiunile exterioare maxime ale întregului ansamblu, inclusiv presetupele.

Informații privind siguranța produsului

Instalarea și realizarea conexiunilor electrice trebuie efectuate cu alimentarea electrică întreruptă.

Folosiți numai cabluri cu diametrul exterior compatibil cu presetupele, respectiv 8–12 mm. Strângeți corespunzător presetupele pentru realizarea etanșării în jurul cablurilor.

Înainte de închiderea capacului, verificați poziționarea corectă și integritatea garniturii de etanșare. Nu utilizați produsul dacă doza, garnitura, presetupele sau capacul prezintă deteriorări.

Gradul de protecție al ansamblului depinde de montarea și etanșarea corectă a tuturor elementelor.

Nu depășiți caracteristicile electrice marcate pe produs. Pentru instalațiile fixe, montajul trebuie realizat în conformitate cu normele electrice aplicabile.

Atenție: conectorii utilizați pentru realizarea legăturilor electrice în interiorul dozei trebuie aleși separat, în funcție de conductor și de instalație
