Doză derivație etanșă IP68 LF-M2068(L), 450V, 4 presetupe 8-12 mm

Doza de derivație etanșă LF-M2068(L) este destinată realizării, ramificării și protejării conexiunilor electrice în instalații interioare și exterioare.

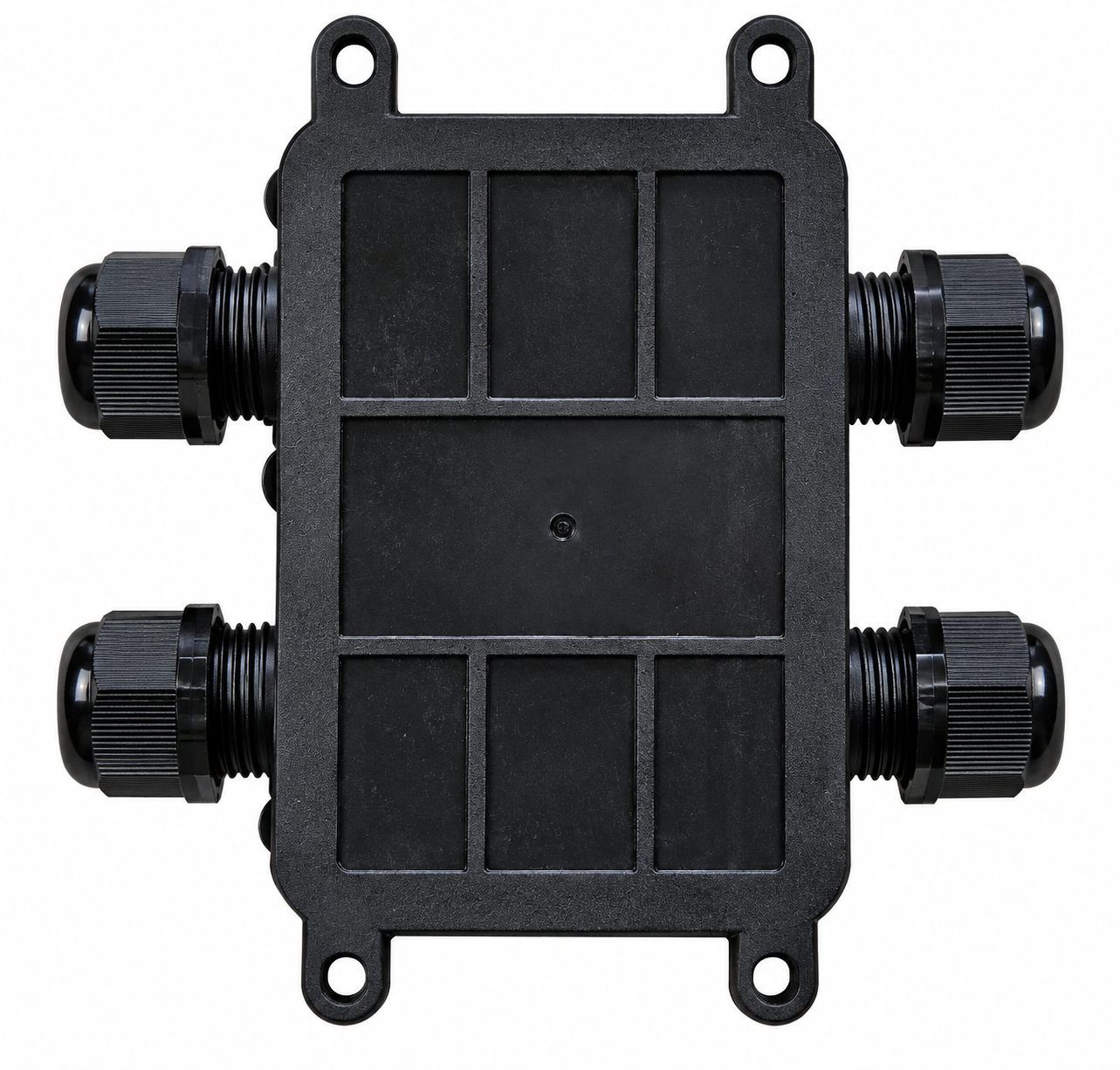

Modelul este prevăzut cu 4 intrări/ieșiri cu presetupe, toate destinate cablurilor cu diametrul exterior de 8–12 mm. Presetupele sunt dispuse câte două pe două laturi opuse ale carcasei, exact în configurația produsului.

Această dispunere permite introducerea mai multor cabluri în aceeași cutie și realizarea unor conexiuni sau derivații către mai multe circuite. De exemplu, doza poate fi utilizată pentru distribuirea alimentării către mai multe corpuri de iluminat, proiectoare sau alte echipamente electrice.

Capac rabatabil și etanșare

Doza dispune de capac rabatabil cu balama integrată.

Între corpul cutiei și capac este montată o garnitură perimetrală de etanșare verde-gălbuie, vizibilă în fotografiile produsului. La închiderea capacului, garnitura este presată între cele două componente și contribuie la protejarea conexiunilor aflate în interior împotriva pătrunderii apei și prafului.

Capacul este strâns în 3 puncte de fixare, folosind cele 3 șuruburi incluse în pachet. Aceste puncte de prindere sunt parte integrantă din construcția exterioară a dozei.

Dimensiuni totale

Dimensiunile de 12 × 12 × 4,4 cm NU reprezintă numai corpul cutiei.

Acestea sunt dimensiunile exterioare maxime ale întregului dispozitiv, măsurat împreună cu elementele sale exterioare:

Lungime totală: 12 cm – cu presetupele incluse
Lățime totală: 12 cm – inclusiv elementele/urechile de prindere
Înălțime totală: 4,4 cm

Astfel, aceste valori sunt utile pentru stabilirea spațiului necesar montării produsului.

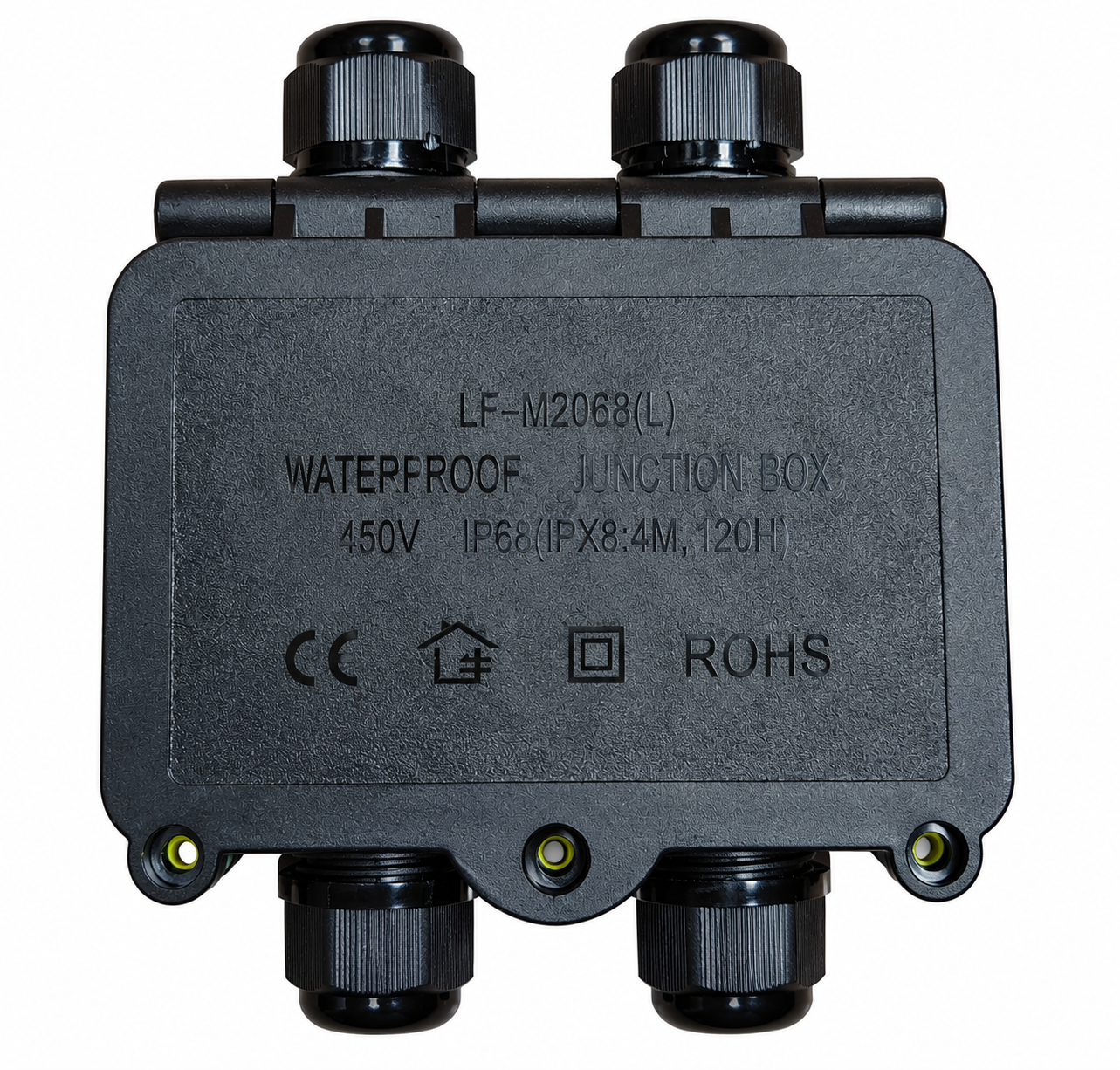

Pe capac sunt inscripționate LF-M2068(L), WATERPROOF JUNCTION BOX, 450V, IP68 (IPX8: 4M, 120H), CE și RoHS.

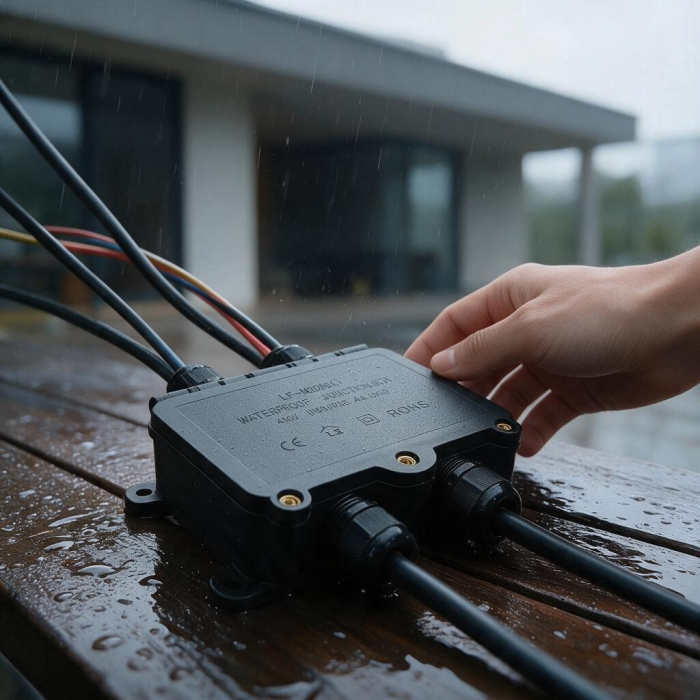

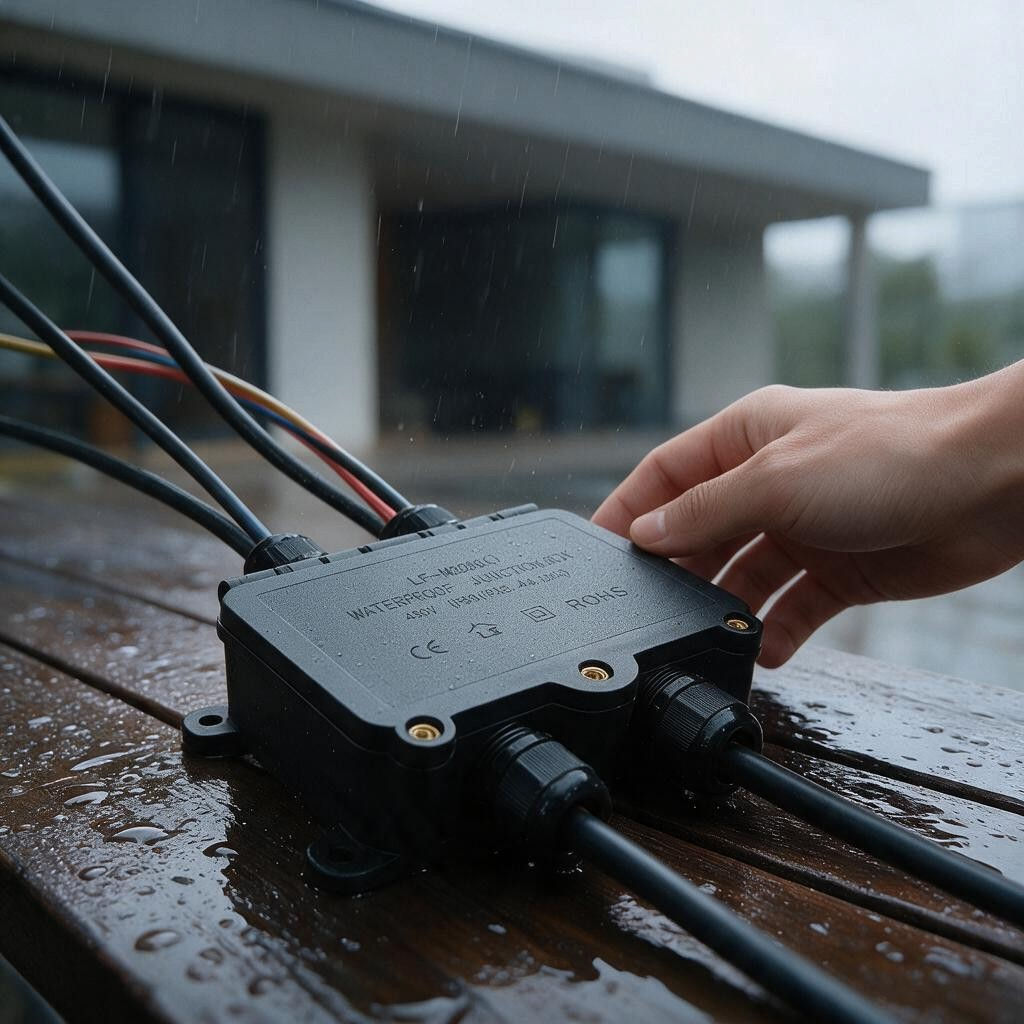

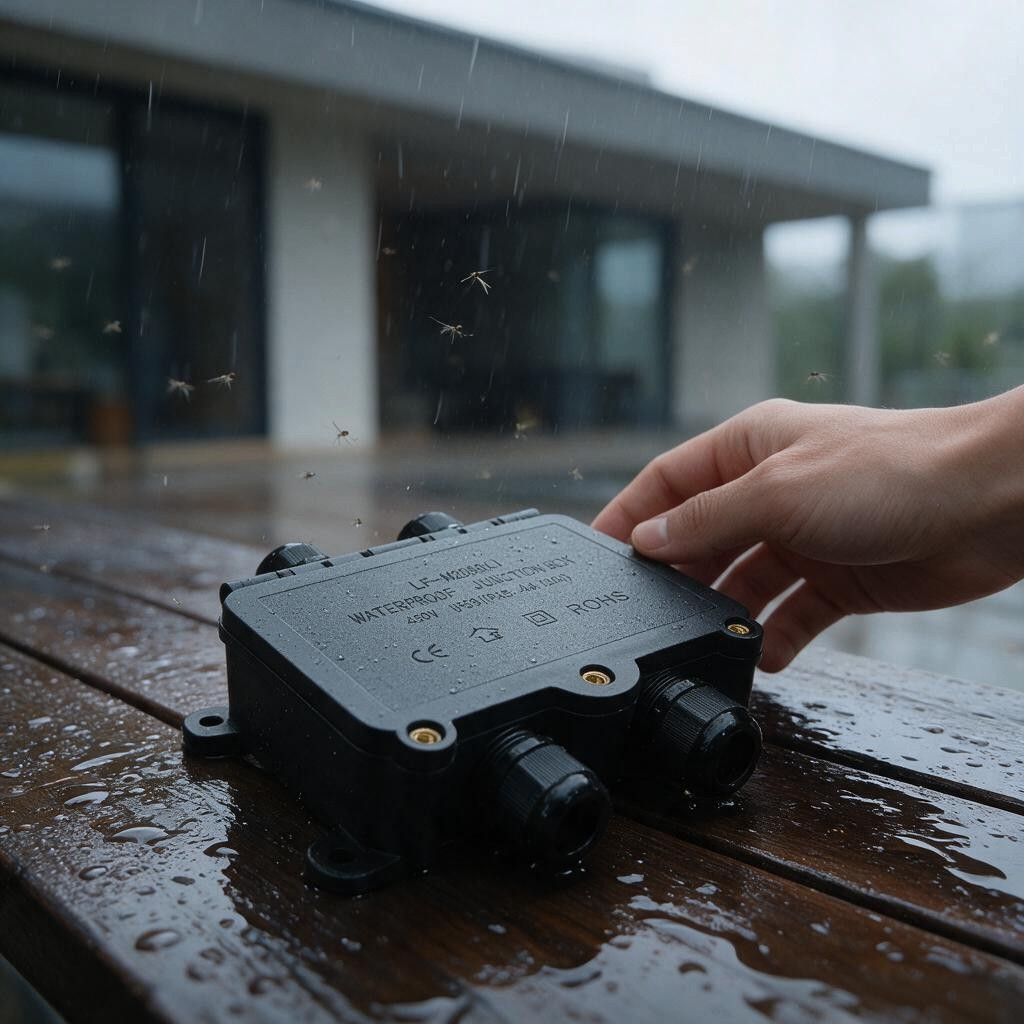

Doza este potrivită pentru conexiunile instalațiilor de iluminat exterior, proiectoare LED, lămpi de grădină, iluminat pentru alei, terase și foișoare, garaje, anexe, hale și alte instalații electrice unde conexiunile necesită protecție suplimentară.

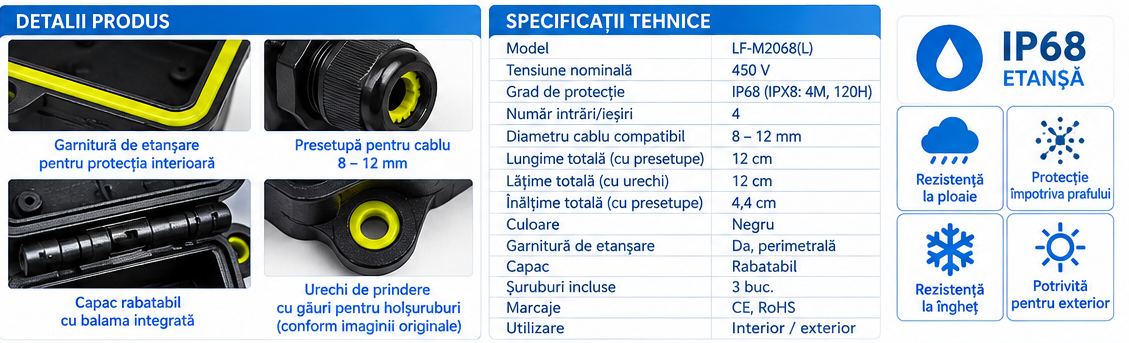

Specificații tehnice / Atribute

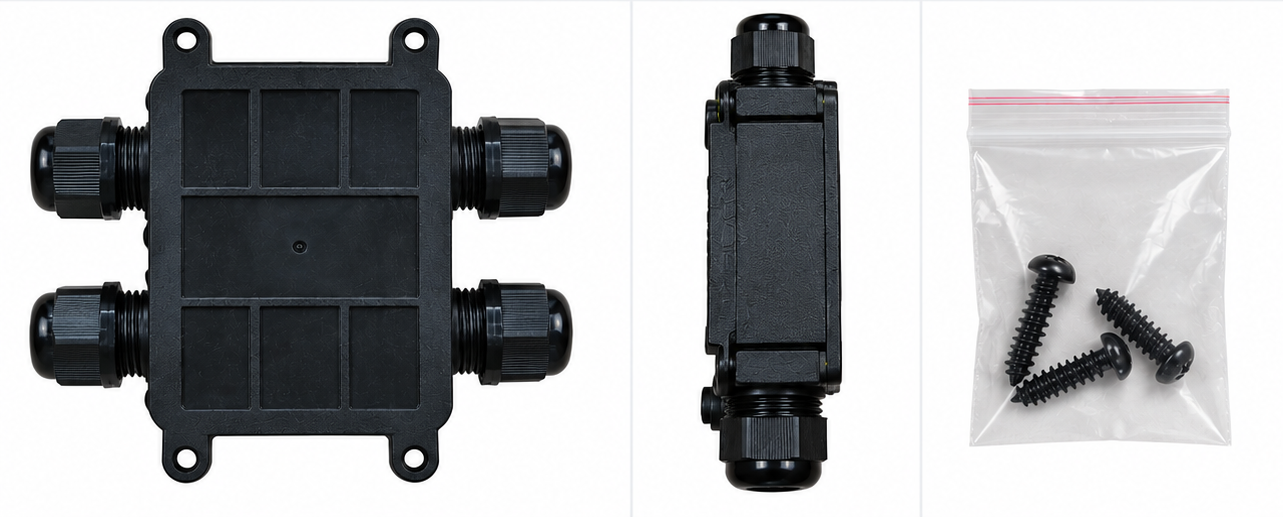

Conținut pachet

1 × doză de derivație LF-M2068(L)
4 × presetupe pentru cablu 8–12 mm, montate pe cutie
1 × garnitură perimetrală de etanșare, montată
3 × șuruburi pentru strângerea capacului

Conectorii utilizați pentru legarea conductorilor în interiorul dozei nu sunt incluși.



Informații privind siguranța

Montajul se realizează numai cu alimentarea electrică întreruptă. Pentru instalațiile conectate la rețeaua electrică se recomandă instalarea de către personal calificat.

Utilizați cabluri cu diametrul exterior compatibil cu presetupele, respectiv 8–12 mm. Presetupele trebuie strânse corespunzător în jurul cablurilor.

Înainte de alimentare verificați poziționarea garniturii perimetrale, închiderea completă a capacului și strângerea uniformă a celor 3 șuruburi.

Nu găuriți și nu modificați carcasa, deoarece modificările pot compromite etanșarea.
